Sendearten werden häufig auch fälschlicherweise, selbst in vermeintlicher Fachliteratur, Betriebsarten genannt.
Betriebsarten sind: simplex oder duplex mit ihren Unterarten. Diversity ist auch eine Betriebsart.
Hier auf dieser Seite geht es aber um Sendearten oder Modulationsarten, in der englischen Literatur Mode genannt.
Kulturelle Bedeutung der Morsetelegrafie
Die Morsetelegrafie, wurde im Jahr 2014 von der deutschen UNESCO-Kommission zum Weltkulturerbe erhoben. Als interkulturelle Kultur- und Kommunikationsform, die Zeit und Raum überwindet, hat sie eine besondere Bedeutung für die Menschheit. Obwohl diese Nachrichtenform durch die modernen Kommunikationsformen ersetzt wurde, wird sie in der heutigen Zeit weiterhin durch den Amateurfunk gepflegt.
Telegrafie - Weltkulturerbe
Telegrafieausbildung: Übungstexte zum Erlernen der Morsezeichen

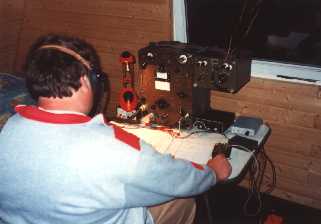

| Eine "nostalgische" Sendeart mit einem nostalgischen Funkgerät. DL6CGC hier mit einer R104M in Telegrafie beim QRP-Contest.Klangbeispiel Telegrafie:
|

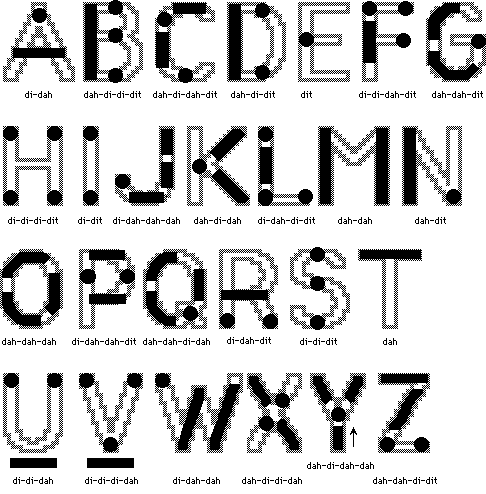

Viele Funkamateure, die begeisterte Telegrafisten sind, haben sich in Telegrafieklubs zusammengeschlossen. Anliegen dieser Klubs ist, die Bewahrung und die Förderung der Morsetelegrafie im Amateurfunk. Einer dieser Klubs war der Radio-Telegraphy-Club (RTC), in dem ein Drittel der Halberstädter Funkamateure Mitglieder gewesen sind. Leider löste er sich 2016 auf.Weitere sehr bekannte Telegrafieklubs sind die AGCW, der HSC, VHSC, SHSC und EHSC. |  Das Morse-Alphabeth |
|
Klangbeispiele:Einseitenbandmodulation mit unterdrücktem Träger, J3E (SSB):
|

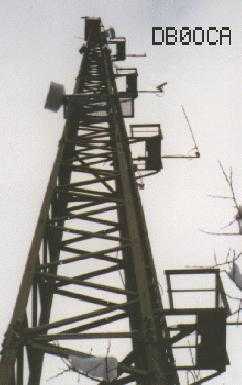

Netzeinstieg und Relaisstelle des ehemaligen PR-Digipeaters DB0OCA | Der Funkfernschreibbetrieb wird in Frequenzumtastung abgewickelt. Die beiden Frequenzen haben auf KW einen Abstand von 170 Hz und auf UKW von 850 Hz. Die benötigte Bandbreite liegt unter der von Telefoniesendearten. Früher wurden für RTTY mechanische Fernschreibmaschinen verwendet, heute nutzt man dafür Computer.Packet-Radio (PR) war eine zeitlang eine sehr beliebte Sendeart. Ähnlich dem Internet lassen sich nahezu alle Informationen (Text, Bilder, Ton...) digital übertragen. Die Übertragungsgeschwindigkeiten sind meist 1200 Bd und 9600 Bd und teilweise auch höher. Inzwischen hat das Internet das PR fast verdrängt. Inzwischen entsteht eine neue Anwendung, das HAMNET. Es ist gewissermaßen PR auf höheren Frequenzen und mit höherer Baudrate. Hier kommt modifizierte WLAN-Technik zur Anwendung
PSK31 (64, 128) ist eine Art Fernschreibbetrieb. Auch hier wird der Computer bemüht. Es werden sehr geringe Bandbreiten benötigt und man kommt mit geringer Leistung aus. Während bei RTTY alles mit nur großen oder nur kleinen Buchstaben geschrieben wird, kann man bei PSK31 (64, 128) richtige Groß- und Kleinschreibung nutzen. Auch kann man, wenn man sich beim Schreiben vertippt hat, den falschen Buchstaben löschen und richtig weiterschreiben.
So klingt ein RTTY-Signal:
So klingt ein 1k2 Bd PR-Signal:
So klingt ein PSK31-Signal:
|
ATVATV ist eine noch sehr junge Sendeart. Dennoch hat sie schon sehr viele Anhänger. Kann man doch hier nicht nur miteinander sprechen, sondern sich auch sehen.
|

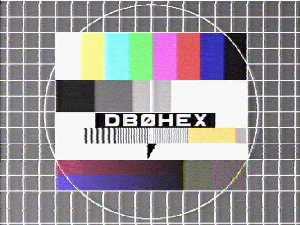

Testbild des ATV-Relais DB0HEX auf dem Brocken |

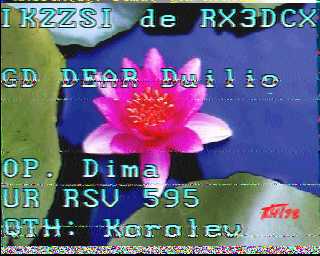

Kurzwellen SSTV-Bild | SSTVWährend bei ATV bewegte Bilder übertragen werden und dafür eine große Bandbreite benötigt wird, kommen die stehenden Bilder von SSTV mit einem Sprechfunkkanal aus. Dadurch ist es auch möglich im Kurzwellenbereich Bilder zu übertragen. Auf den hochfrequenteren Bändern sind aber weniger Störungen zu erwarten
Für aktuelles Bild vom SSTV-Gateway hier anklicken
|
Um im UKW-Frequenzbereich größere Entfernungen überbrücken zu können, verwenden auch Funkamateure Nachrichtensatelliten. Das sind amateurfunkeigene Satelliten, die auf verschiedenen Bändern in unterschiedlichen Modulations- und Sendearten arbeiten. Hauptsächlich sind das Schmalbandsendesarten wie CW und SSB, FSK AX25, AFSK AX25, RTTY, SSTV, FM digital, FM analog. Das ist bei jedem Satelliten anders.
Kleine Auswahl von AFU-Satelliten. Sie werden als zusätzliche Nutzlast bei kommerziellen Raketenstarts mit in den Weltraum befördert. |

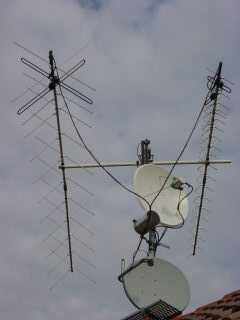

Kreuz-Yagis für 2 m und 70 cm, zirkular polarisiert für Satellitenfunk(Die Spiegel sind für 13 cm und 3 cm ATV) |
Links zu Informationen über Satelliten

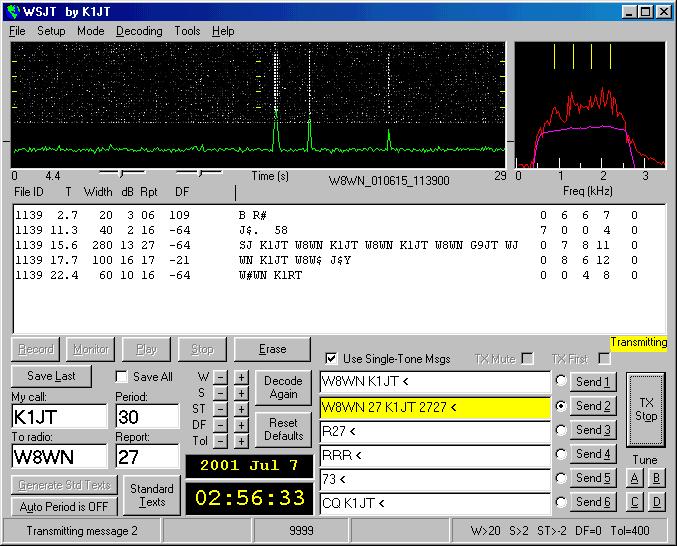

Auswahl von EME-Antennen | Erde - Mond - ErdeUm auf den VHF/UHF/SHF-Frequenzen große Entfernungen zu erreichen, benutzen manche Funkamateure den Mond als Reflektor. Da der Mond so »gut reflektiert wie ein Kohlenhaufen«, muß man schon mit großer Leistung , empfindlichen Vorverstärkern und gut bündelnden Antennen arbeiten. Neuerdings geht es auch mit kleinerer Leistung in JT44 (siehe weiter unten bei WSJT).
Klangbeispiele:
EME-Signal von W5UN in SSB:
|

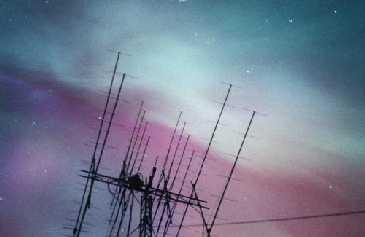

Nicht nur aktive Umsetzer dienen der Reichweitenvergrößerung. Nahezu alles, was reflektiert kann man dazu nutzen. So wird u.a. das Polarlicht (Aurora) genutzt. In unmittelbarer Nähe des Polarlichtes bilden sich oft ausgesprochene Ionisationszentren aus, die so kräftig sind, daß die UKW-Wellen dort reflektiert werden können. Das erfolgt in einer Höhe von durchschnittlich mehr als 100 km. Durch diffuse Reflexion entstehen sehr starke Verzerrungen. Es lassen sich deshalb nur CW und bedingt auch SSB-Verbindungen herstellen. Polarlicht ist in der Zeit des Sonnenflecken-Maximums am häufigsten. Bevorzugt im März und September meist zwischen 15 und 18 UTC am stärksten und zwischen 21 und 23 UTC oftmals ein zweites, schwächeres Maximum. Etwa 26 Stunden nach Ausbruch einer größeren Sonneneruption kann man mit Aurora rechnen.
Überreichweiten durch Streustrahlübertragung (Scatter)
Reflexion an Meteorbahnen |
Polarlichter
Aurorasignal von DK1KO in CW: |
|
Funkrufempfänger "Primo" |
"Funkrufempfänger "Skyper"
|

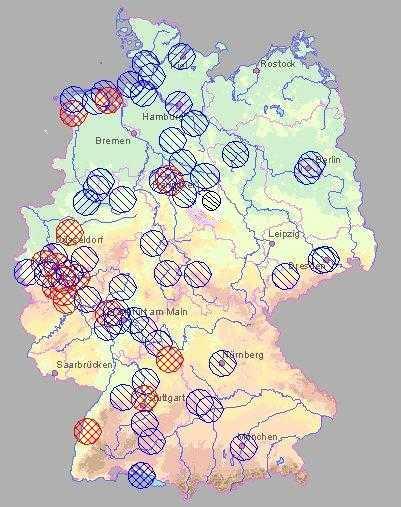

| Übersichtskarte von Amateurfunk-Funkrufsendern in Deutschland
|
APRS basiert auf dem Prinzip von Packet-Radio. In DL ist die Betriebsfrequenz 144.800 MHz.
Auch die ISS ist über APRS zu erreichen. Hier beträgt die Frequenz 145.825 MHz. Bei fast jedem Umlauf (16 mal pro Tag, davon ca 4-5 über Europa) ist die ISS hier zu empfangen. Man erreicht sie bereits mit einer Sendeleistung um die 10 W und einer vertikalen Stabantenne (Lambda/4). Nachführbare Antennen bringen natürlich bessere Ergebnisse.
Hier ein paar Links zu APRS:
APRS in Deutschland Hier ist eine sehr schöne Erklärung über alle möglichen Einsatzgebiete und die Technik zu finden.
Übersicht der aktiven Stationen Auf 'google-maps' basierende Übersichtskarte (Hier Halberstadt als Mittelpunkt gewählt)
Links zur ISS
Liste und Standortkarte der von der ISS gehörten Stationen
AMSAT Online Satellite Pass PredictionsZum Vorausberechnen der Flugbahn von Satelliten
